PostPosted: Sun 10 Feb 2013, 10:04    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

Previous post review:

Il faut être agile comme un ........Singe....... Mr. Green
Back to top
Publicité






PostPosted: Sun 10 Feb 2013, 10:04    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Koala
Membre donateur 2019

Offline

Joined: 22 Aug 2011
Posts: 7,042
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Argelès
Nom du bateau: Koala V
Type & Marque du bateau: Gib Sea 106 S
MMSI: 227 624 160

PostPosted: Sun 10 Feb 2013, 11:07    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

Je confirme "avant"....mais sans ombrelle à l'époque  (1986) !






Amitiés


Back to top
Coordonnées bateau
SUSYLOU
Imminents

Offline

Joined: 16 Jul 2011
Posts: 2,375
Localisation: côtes d'armor
Masculin
Port D'ATTACHE: PORT DU LYVET
Nom du bateau: TOUL BIHAN GLAZ
Type & Marque du bateau: GB 105 DL

PostPosted: Sun 10 Feb 2013, 11:30    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

Superbes  photos et surement de très bons souvenirs Okay

Back to top
SUSYLOU
Imminents

Offline

Joined: 16 Jul 2011
Posts: 2,375
Localisation: côtes d'armor
Masculin
Port D'ATTACHE: PORT DU LYVET
Nom du bateau: TOUL BIHAN GLAZ
Type & Marque du bateau: GB 105 DL

PostPosted: Sun 10 Feb 2013, 11:37    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

Vendredi je disais (suite à des pb de connection rien n'a fonctionné ) que la durée des jonction leur fiabilité  bref leur résistance dépendait certainement de l"échantillonnage choisi mais aussi et c"était la question :qu'elle est la fréquence d'utilisation d'une passerelle ,le poids supporté dans la journée dans la saison voire dans l'année

Back to top
TI PUNCH
Imminents

Offline

Joined: 24 Jul 2011
Posts: 2,880
Localisation: Aix en Provence
Masculin
Zone de navigation: Pacifique
Port D'ATTACHE: Port de Bouc
Nom du bateau: TI PUNCH
Type & Marque du bateau: Chassiron DH 38
MMSI: 227 542 870

PostPosted: Sun 10 Feb 2013, 12:36    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

Et de ceux qui passent dessus entre 50kgs et mes 85 , la fatigue des matériaux n'est pas la même.
Sans oublier quand on reviens avec des sacs de provisions.


Back to top
Henri
Administrateur

Offline

Joined: 29 Nov 2010
Posts: 9,009
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Cap d'Agde
Nom du bateau: Delphinus
Type & Marque du bateau: Sun Odyssey 39i perf
MMSI: 227 057 110

PostPosted: Sun 10 Feb 2013, 12:47    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

à la louche, je dirais 300 passages/an pour quelqu'un comme moi. C'est à dire pour deux personnes qui sont souvent au mouillage mais qui passent plusieurs fois par jour quand elles sont dans un port.
Par contre, c'est beaucoup moins pour quelqu'un qui bosse  Embarassed Embarassed   ou beaucoup plus pour quelqu'un qui passe sa journée au port d'attache dans le sud quand il n'est pas en nav


Back to top
Coordonnées bateau
Koala
Membre donateur 2019

Offline

Joined: 22 Aug 2011
Posts: 7,042
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Argelès
Nom du bateau: Koala V
Type & Marque du bateau: Gib Sea 106 S
MMSI: 227 624 160

PostPosted: Sun 10 Feb 2013, 15:19    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

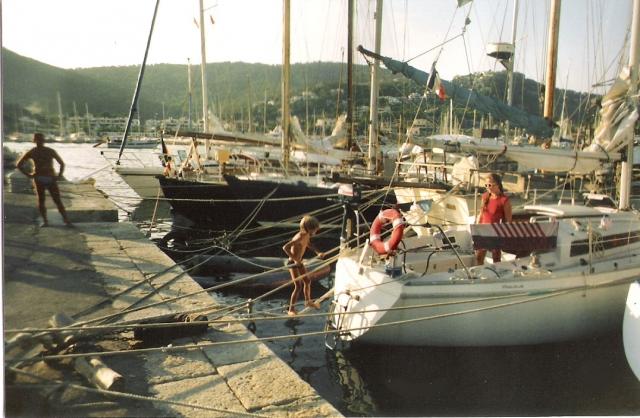

Si vous avez des craintes de bris de la passerelle et de chutes à l'eau, prenez vos précautions comme Xavier....qui était tombé dans le port dans la minute qui avait suivi cette photo (1982).





En ce qui me concerne, je vais relancer la construction d'une passerelle, démontable ou non; que je pourrai éventuellement ranger dans la cabine avant.

Amitiés


Back to top
Coordonnées bateau
Heriona
Imminents

Offline

Joined: 22 Apr 2011
Posts: 1,225
Localisation: Hennebont
Masculin
Zone de navigation: Atlantique
Port D'ATTACHE: hennebont
Nom du bateau: plus de bateau
Type & Marque du bateau: plus de bateau

PostPosted: Sat 23 Feb 2013, 18:30    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

cc les amis , je vient de découvrir ce fil que Henri mes dits . bon je voie qu il y a de très bonne idée , mes une chose me chagrine ,ces la largeur de la passerelle qui n est pas sécurite . pour moi cette passerelle faut la logé directement a l arrière du bateau dans sont propre coffre , ces ce système qui était utilisé sur les privilèges avec une option électrique pour le déploiement avec un système de vis sans fin  . le système décris par Christian est pas mal aussi . si cetait pour moi j integrerait ma passerelle dans sont propre coffre sur l arrière du bateau ce qui donne déjà un point fixe et une petite trappe qui s ouvrirai a la demande , sortirait la passerelle sur un systeme de coulisseau pour le premier tronçon et les 2 autres qui ce déplierait avec le systeme de christian et une targette en sortie de coffre afin de bloquer la passerelle . pour ce qui est des endroits un peut délicats comme pour les charnières , j intègrerai des insert alu de bonne epaisseur afin de les percée et boulonnée avec un filetage réalisé avec un taraud , pour ce qui est de la structure meme de la passerelle j utiliserait des tube carré polyester de 40/40 avec du nidaplast et 2 couches de bibiais 300 stratifier époxy pour une rigidité optimal de la structure . je vous fait un crobar que je vous joindrait tous a l heure . nono

Back to top
Koala
Membre donateur 2019

Offline

Joined: 22 Aug 2011
Posts: 7,042
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Argelès
Nom du bateau: Koala V
Type & Marque du bateau: Gib Sea 106 S
MMSI: 227 624 160

PostPosted: Sat 23 Feb 2013, 23:32    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

Et bien, avec ma nouvelle place à Port Leucate, il va falloir que je cogite un système de fixation différent, car je pense m'amarrer étrave à quai (face à la tramontane).
La passerelle sera celle décrite plus haut, mais sans les charnières de façon à gagner de l'épaisseur lorsqu'elle est démontée.

J'installerai ensuite un support décalé sur le côté au niveau de l'étrave et sur lequel la passerelle viendra se fixer.



Il faudra donc enjamber le balcon pour débarquer, mais nous nous y ferons vite.
Pas de changement en revanche pour les amarrage, arrière à quai.

Amitiés


Back to top
Coordonnées bateau
TI PUNCH
Imminents

Offline

Joined: 24 Jul 2011
Posts: 2,880
Localisation: Aix en Provence
Masculin
Zone de navigation: Pacifique
Port D'ATTACHE: Port de Bouc
Nom du bateau: TI PUNCH
Type & Marque du bateau: Chassiron DH 38
MMSI: 227 542 870

PostPosted: Sun 24 Feb 2013, 00:33    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

Tiens , c'est la méthode que je commence à mettre au point moi aussi.


Un support se fixant par des brides sur les montants du balcon avant .
Une fixation de la passerelle avec une articulation dans le sens vertical.
À l'étude actuellement .


Back to top
Koala
Membre donateur 2019

Offline

Joined: 22 Aug 2011
Posts: 7,042
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Argelès
Nom du bateau: Koala V
Type & Marque du bateau: Gib Sea 106 S
MMSI: 227 624 160

PostPosted: Sun 24 Feb 2013, 10:45    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

TI PUNCH wrote:


Un support se fixant par des brides sur les montants du balcon avant .
Une fixation de la passerelle avec une articulation dans le sens vertical.
À l'étude actuellement .
Bonne idée et plus simple sans doute à réaliser.
Merci Maurice.

Amitiés


Back to top
Coordonnées bateau
Henri
Administrateur

Offline

Joined: 29 Nov 2010
Posts: 9,009
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Cap d'Agde
Nom du bateau: Delphinus
Type & Marque du bateau: Sun Odyssey 39i perf
MMSI: 227 057 110

PostPosted: Sun 24 Feb 2013, 14:28    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

Faites des photos et dessins lors de vos réalisations
Je suis persuadé qu'une fiche intéressera beaucoup de monde


Back to top
Coordonnées bateau
Koala
Membre donateur 2019

Offline

Joined: 22 Aug 2011
Posts: 7,042
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Argelès
Nom du bateau: Koala V
Type & Marque du bateau: Gib Sea 106 S
MMSI: 227 624 160

PostPosted: Wed 27 Feb 2013, 20:15    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

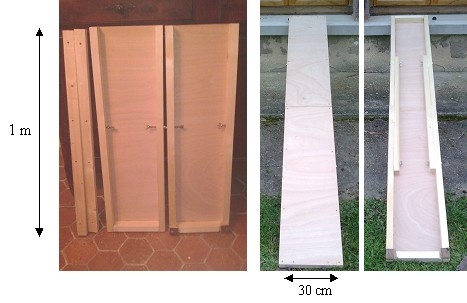

Voilà les premières photos de ma réalisation en bois.
Deux parties de un mètre de long.
Assemblage par boulons et écrous papillon, encore à fignoler.

Système d'attache haut et bas à faire



Peinture antidérapante à faire en dernier.

Amitiés


Back to top
Coordonnées bateau
Koala
Membre donateur 2019

Offline

Joined: 22 Aug 2011
Posts: 7,042
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Argelès
Nom du bateau: Koala V
Type & Marque du bateau: Gib Sea 106 S
MMSI: 227 624 160

PostPosted: Sat 30 Mar 2013, 11:11    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

La réalisation avance.

Pour les montants amovibles (qui encaisseront l'effort de flexion) une cornière alu est boulonnée dessus.
Le montage est rapide et ne demande pas d'outils (écrous papillon)

La peinture est faite.
Pour la partie supérieure, du sable à été saupoudré sur de la résine fraîche (polyester), puis l'ensemble recouvert d'une couche de peinture blanche, après polymérisation.



La fixation sur le balcon est prévue selon méthode Ti Punch, avec un tube carré en inox de 25 mm. Les ajustements à la bonne longueur se feront sur place.

La fixation à l'arrière, sur la plate-forme, n'est pas encore faite.

A suivre......

Amitiés


Back to top
Coordonnées bateau
TI PUNCH
Imminents

Offline

Joined: 24 Jul 2011
Posts: 2,880
Localisation: Aix en Provence
Masculin
Zone de navigation: Pacifique
Port D'ATTACHE: Port de Bouc
Nom du bateau: TI PUNCH
Type & Marque du bateau: Chassiron DH 38
MMSI: 227 542 870

PostPosted: Sat 30 Mar 2013, 15:33    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

En progrès moi aussi,
J'ai coupé percé , fait un premier essayage.....ça fonctionne , j'embarque , je debarque( Mélanie aussi)par l'avant , très bientôt les premières photos.


Back to top
TI PUNCH
Imminents

Offline

Joined: 24 Jul 2011
Posts: 2,880
Localisation: Aix en Provence
Masculin
Zone de navigation: Pacifique
Port D'ATTACHE: Port de Bouc
Nom du bateau: TI PUNCH
Type & Marque du bateau: Chassiron DH 38
MMSI: 227 542 870

PostPosted: Sun 7 Apr 2013, 11:13    Post subject: REALISATION D'UNE PASSERELLE Reply with quote

voila mon support de passerelle pour l'avant.




Back to top
Contenu Sponsorisé






PostPosted: Today at 01:59    Post subject: REALISATION D'UNE PASSERELLE
