MessagePosté le: Mer 18 Oct 2017, 16:19    Sujet du message: plan safran kelt 760 dl Répondre en citant

Bonjour à tous,

Propriétaire d'un Kelt 760 DL depuis quelques mois, je navigue essentiellement aux abords de Porquerolles, mon bateau étant basé à Hyères.

Je viens de connaître ma première avarie le Week-end dernier en perdant mon safran au large de Hyères et hélas je n'ai pas pu le récupérer.

Je suis donc à la recherche d'un plan et des dimensions du safran du Kelt 760 DL afin d'en fabriquer un nouveau.


C'est en cherchant sur différents forum que j'ai découvert "le BAR du PORT" et donc naturellement je viens de m'inscrire en espérant que vous pourrez venir à ma rescousse !!!

Le safran d'origine avait été modifié de par le rajout d'une jupe. Je pense que le système conçu lors du rajout de la jupe n'a pas résister à la pousser que doit supporter le safran.

Je suis preneur de tout commentaires, avis, conseil afin de réparer celui-ci en y apportant des améliorations si nécessaire.

Dans l'attente de vous relire prochainement,

Bien cordialement,

Dominique


Revenir en haut
Publicité






MessagePosté le: Mer 18 Oct 2017, 16:19    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Henri
Administrateur

Hors ligne

Inscrit le: 29 Nov 2010
Messages: 8 042
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Cap d'Agde
Nom du bateau: Delphinus
Type & Marque du bateau: Sun Odyssey 39i perf
MMSI: 227 057 110

MessagePosté le: Mer 18 Oct 2017, 16:26    Sujet du message: plan safran kelt 760 dl Répondre en citant

Bonjour Dominique et bienvenue parmi nous.


Je vais rechercher dans mes docs mais je ne suis pas certain d'avoir ça  Idea
A titre indicatif, j'avais refait le mien sur mon 7,60 et j'en avais profité pour le rallonger d'une bonne dizaine de centimètres. C'était beaucoup plus confortable au louvoyant mais aussi quand j'envoyais le turbo.
Par contre je n'avais pas noté les côtes


tu as les sujets suivants qui peuvent t'aider :


http://www.le-bar-du-port.com/t6316-fabrication-safran.htm?q=safran


http://www.le-bar-du-port.com/t6209-REFAIRE-UN-SAFRAN.htm?q=safran


http://www.le-bar-du-port.com/t6163-r-fection-safran-Sun-Fizz.htm?q=safran


http://www.le-bar-du-port.com/t4820-safran-de-M-lody.htm?q=safran


http://www.le-bar-du-port.com/t3283-safran.htm?q=safran


http://www.le-bar-du-port.com/t142-Safran-modifie-sur-un-voilier.htm?q=safr…


Revenir en haut
Coordonnées bateau
Koala
Membre donateur

Hors ligne

Inscrit le: 22 Aoû 2011
Messages: 5 581
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Argelès
Nom du bateau: Koala V
Type & Marque du bateau: Gib Sea 106 S
MMSI: 227 624 160

MessagePosté le: Mer 18 Oct 2017, 18:25    Sujet du message: plan safran kelt 760 dl Répondre en citant

Bienvenue à toi Dominique.

Il semblerait, d'après les différentes expériences de ce genre de travail, qu'à part pour les bateaux de jauge (América...) la surface du safran peut être légèrement modifiée (agrandie). Henri l'avait fait sur son Kelt 7.60 et moi sur mon Edel V.

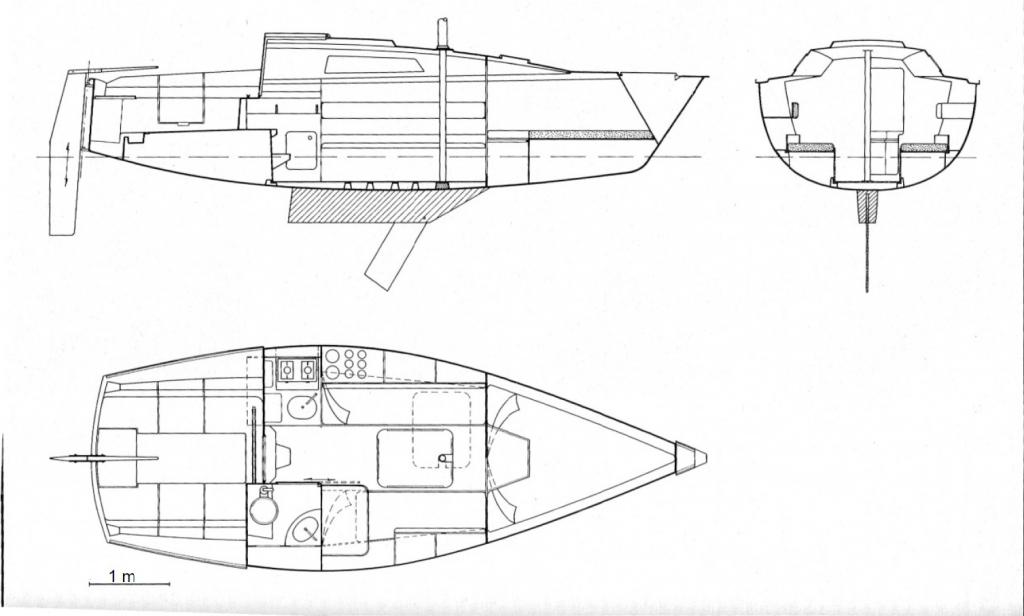

Donc ce plan du Kelt 7.60 (tiré de la revue "Bateaux") devrait te permettre définir les cotes, à quelques cm près, à mettre en œuvre.

http://www.le-bar-du-port.com/image/110/9/d/8/kelt-7.60-5344d88.jpg.htm


Bonne réparation

Amitiés


Dernière édition par Koala le Ven 20 Oct 2017, 18:55; édité 1 fois
Revenir en haut
Coordonnées bateau
dalchmad
Membre donateur

Hors ligne

Inscrit le: 14 Jan 2011
Messages: 4 393
Localisation: Île-de-Bréhat
Masculin
Zone de navigation: Manche
Port D'ATTACHE: Bréhat
Nom du bateau: Dalc'h Mad
Type & Marque du bateau: Jeanneau Merry Fisher 700
MMSI: 227 654 610

MessagePosté le: Jeu 19 Oct 2017, 11:19    Sujet du message: plan safran kelt 760 dl Répondre en citant

Bonjour Dominique et bienvenue au Bar du Port.

Peux tu nous décrire la modif de ton safran consécutive à la création de la jupe ?
Ou mieux nous communiquer des photos si tu en possèdes ?
Pour les photos :
http://www.le-bar-du-port.com/t2186-Tuto-Photos.htm

Amicalement
Jean-Claude


Revenir en haut
Dominique
Ayant posté des messages

Hors ligne

Inscrit le: 18 Oct 2017
Messages: 6
Localisation: Ventabren
Masculin
Zone de navigation: Méditerranée Est
Port D'ATTACHE: hyeres
Nom du bateau: After Eight
Type & Marque du bateau: kelt 760 DL

MessagePosté le: Jeu 19 Oct 2017, 15:31    Sujet du message: plan safran kelt 760 dl Répondre en citant

Bonjour à Tous,
un grand merci pour votre réactivité, c'est vraiment super.
Je vais effectivement explorer et exploiter toutes ces informations.

Je vous envoie quelques photos en pièce jointe.
J'ai un RDV samedi avec un chantier pour une première expertise et éventuellement un premier devis de réparation car l'assurance prend en compte la réparation, je n'aurai donc déjà pas à le refaire moi même.
Par contre il me faut effectivement un minimum d'informations afin de refaire un safran durable, performant et fiable.
A ce jour je n'ai pas assez d'éléments techniques pour lancer la réparation.
Le responsable du chantier m'a confirmé que le système tel qu'il avait été conçu (avec l'ajout de la jupe)n'était peut être pas des plus pertinent !!!

Je suis preneur de vos avis et conseils !!!

Merci encore pour votre aide et "assistance technique".

Cordialement,

Dominique


Revenir en haut
Dominique
Ayant posté des messages

Hors ligne

Inscrit le: 18 Oct 2017
Messages: 6
Localisation: Ventabren
Masculin
Zone de navigation: Méditerranée Est
Port D'ATTACHE: hyeres
Nom du bateau: After Eight
Type & Marque du bateau: kelt 760 DL

MessagePosté le: Jeu 19 Oct 2017, 15:38    Sujet du message: plan safran kelt 760 dl Répondre en citant

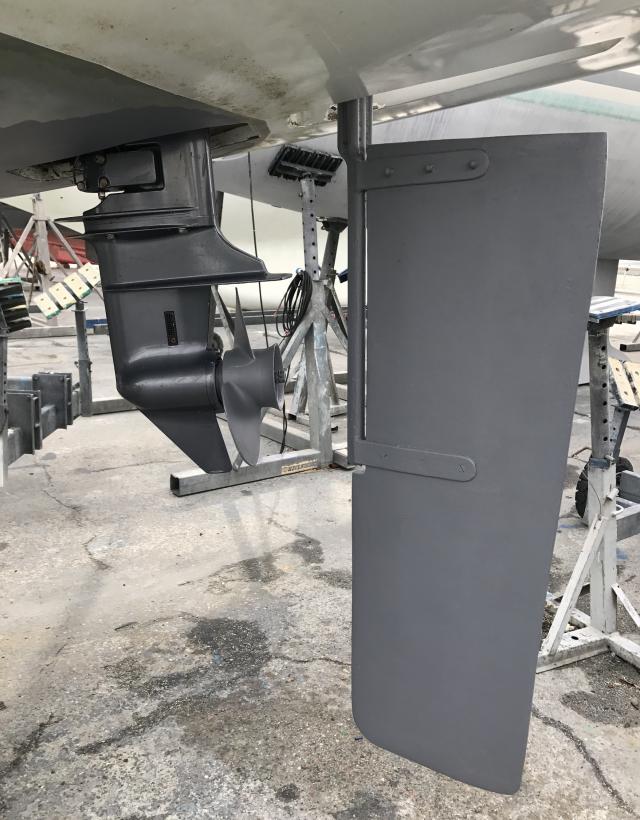

En pièces jointes les photos du safran.

Cordialement,


Dominique


Revenir en haut
dalchmad
Membre donateur

Hors ligne

Inscrit le: 14 Jan 2011
Messages: 4 393
Localisation: Île-de-Bréhat
Masculin
Zone de navigation: Manche
Port D'ATTACHE: Bréhat
Nom du bateau: Dalc'h Mad
Type & Marque du bateau: Jeanneau Merry Fisher 700
MMSI: 227 654 610

MessagePosté le: Ven 20 Oct 2017, 11:48    Sujet du message: plan safran kelt 760 dl Répondre en citant

A nouveau le tuto...
http://www.le-bar-du-port.com/t2186-Tuto-Photos.htm

Il faut impérativement que les photos ne soient pas "trop lourdes" pour pouvoir être transmises...

Amicalement
Jean-Claude


Revenir en haut
Dominique
Ayant posté des messages

Hors ligne

Inscrit le: 18 Oct 2017
Messages: 6
Localisation: Ventabren
Masculin
Zone de navigation: Méditerranée Est
Port D'ATTACHE: hyeres
Nom du bateau: After Eight
Type & Marque du bateau: kelt 760 DL

MessagePosté le: Ven 20 Oct 2017, 14:56    Sujet du message: plan safran kelt 760 dl Répondre en citant

Bonjour Jean-Claude,

OK, je m'en occupe ce week-end,

Bien cordialement,

Dominique


Revenir en haut
Dominique
Ayant posté des messages

Hors ligne

Inscrit le: 18 Oct 2017
Messages: 6
Localisation: Ventabren
Masculin
Zone de navigation: Méditerranée Est
Port D'ATTACHE: hyeres
Nom du bateau: After Eight
Type & Marque du bateau: kelt 760 DL

MessagePosté le: Mer 1 Nov 2017, 21:55    Sujet du message: plan safran kelt 760 dl Répondre en citant

Bonjour a tous,

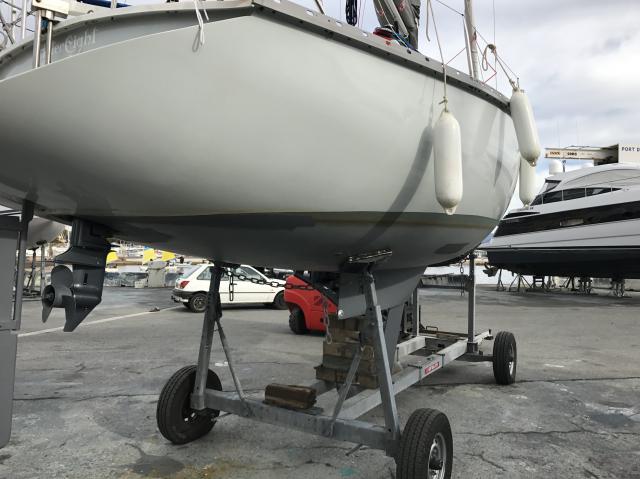

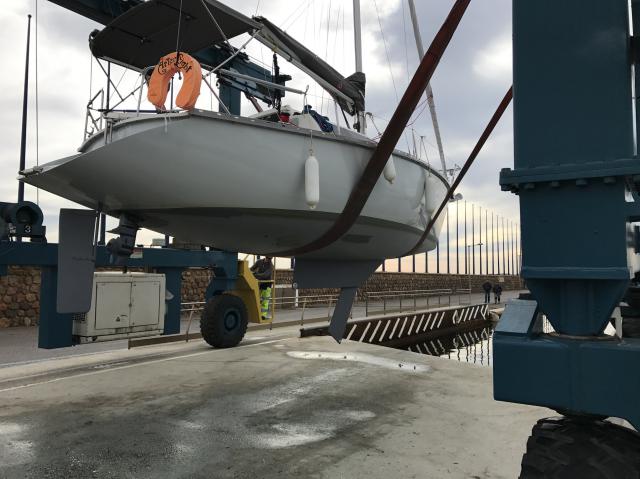

c'est avec un peu de retard que je mets ces photos sur le forum.
Je suis toujours à la recherche des dimensions précises du safran d'origine du Kelt 760 et de toute proposition d'amélioration technique, au regard de la jupe qui a été rapportée,  modifiant de fait le safran d'origine.

Merci pour vos avis, remarques, commentaires, ou conseils qui nous aideront.

PS: mon moteur est un yamaha 10 Ch avec une hélice à forte poussée.

Bien cordialement

Dominique








Revenir en haut
dalchmad
Membre donateur

Hors ligne

Inscrit le: 14 Jan 2011
Messages: 4 393
Localisation: Île-de-Bréhat
Masculin
Zone de navigation: Manche
Port D'ATTACHE: Bréhat
Nom du bateau: Dalc'h Mad
Type & Marque du bateau: Jeanneau Merry Fisher 700
MMSI: 227 654 610

MessagePosté le: Mer 1 Nov 2017, 23:02    Sujet du message: plan safran kelt 760 dl Répondre en citant

Bonsoir,
Qu'est ce qui a lâché lors de la perte de ton safran ?
Tu as des photos des détériorations ?

Amicalement
Jean-Claude


Revenir en haut
Koala
Membre donateur

Hors ligne

Inscrit le: 22 Aoû 2011
Messages: 5 581
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Argelès
Nom du bateau: Koala V
Type & Marque du bateau: Gib Sea 106 S
MMSI: 227 624 160

MessagePosté le: Jeu 2 Nov 2017, 07:00    Sujet du message: plan safran kelt 760 dl Répondre en citant

Sur ces photos, on peut constater que le travail pour cette jupe et la modification du gouvernail a été très bien faite.

En revanche on ne comprend pas bien quel est la partie perdue, est-ce juste le safran ? Il te reste donc toute la partie métallique ?

Si c'est bien le cas, ce n'est pas très compliqué d'en refaire un, les dimensions ne sont pas pointues comme sur un avion.
En utilisant le plan, donné plus haut, tu peux te baser sur une longueur de 100 cm et une largeur à mi hauteur identique à celle de la dérive. Quant à l'épaisseur, elle est donnée par la largeur entre les ferrures.

Avec ça tu ne devrais pas avoir de problème.

Voir les fils donnés par Henri, pour la réalisation elle-même.

Amitiés


Revenir en haut
Coordonnées bateau
Dominique
Ayant posté des messages

Hors ligne

Inscrit le: 18 Oct 2017
Messages: 6
Localisation: Ventabren
Masculin
Zone de navigation: Méditerranée Est
Port D'ATTACHE: hyeres
Nom du bateau: After Eight
Type & Marque du bateau: kelt 760 DL

MessagePosté le: Jeu 2 Nov 2017, 12:23    Sujet du message: plan safran kelt 760 dl Répondre en citant

Bonjour,

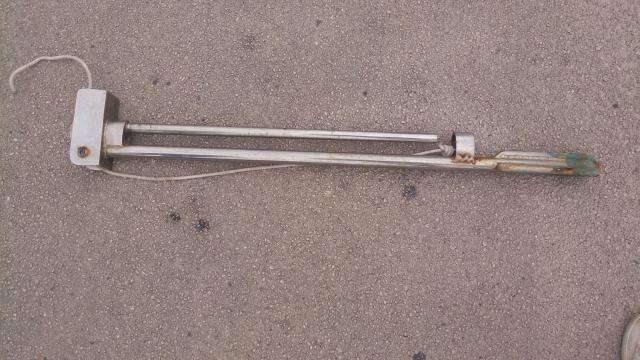

ci joint la photo de la mèche qui a cassée a la hauteur de la partie haute du safran.

merci pour vos infos et conseils

cordialement
Dominique



Revenir en haut
Koala
Membre donateur

Hors ligne

Inscrit le: 22 Aoû 2011
Messages: 5 581
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Argelès
Nom du bateau: Koala V
Type & Marque du bateau: Gib Sea 106 S
MMSI: 227 624 160

MessagePosté le: Lun 6 Nov 2017, 14:03    Sujet du message: plan safran kelt 760 dl Répondre en citant

Évidemment, c'est un peu plus que le safran qui est cassé; mais cela reste réparable.

Pour la partie mèche, je pense qu'il faut arrondir la partie cassée, afin de pouvoir y souder un autre axe, de diamètre identique, voir un peu plus fort, en le manchonnant.

Sur cet axe tu soudes les pattes de maintien du safran, comme sur les photos, avec un écartement correspondant à l'épaisseur du safran  40/50 mm.

Tu trouveras bien dans ton secteur, un artisan qui pourra faire ces soudures

Et pour le safran, voir plus haut.

Amitiés
