Cintrage inox....c'est possible


Post new topic   Reply to topic    le bar du port Forum Index -> le bar du port -> TRUCS & ASTUCES
Previous topic :: Next topic
Author Message
raoul volfoni
Actifs

Offline

Joined: 13 Feb 2015
Posts: 43
Localisation: martigues
Masculin
Zone de navigation: Méditerranée Est
Port D'ATTACHE: martigues
Nom du bateau: arcane

PostPosted: Sat 2 Feb 2019, 13:01    Post subject: Cintrage inox....c'est possible Reply with quote

Pour avoir lu des tonnes de forum et leurs lots de contre-vérités pour ne pas dire parfois d'idioties  sur le sujet, je me suis dit qu'une démonstration vaudrait bien mieux que tous les discours. Je ne reviendrai pas sur les techniques de chauffe au sable qui rendent l'inoxydable....oxydable...etc....

Il est tout à fait possible de cintrer du tube Inox 316L avec une cintreuse de chauffagiste avec la forme adaptée  sans le plier.
Prenons l'exemple du diamètre 25mm. Votre chauffagiste adoré va probablement vous le cintrer avec une forme en 3/4 de pouce. Pour lui c'est la forme la plus approchante car en réalité elle fait 27 et c'est surtout celle-ci qu'il utilise au quotidien. Le résultat est que le tube n'est pas correctement maintenu et lors du cintrage il aura tendance à s'élargir dans la forme avec pour conséquence de se plier.
Le second problème réside dans le diamètre de cintrage. Sur les diamètres Gaz, le rayon de cintrage est réduit car les tubes sont plus malléables et surtout plus épais.
Il faut par conséquent s'équiper de formes de serruriers au pas métrique et surtout avec un rayon de cintrage bien plus important.
Ci-dessous la démonstration en image:

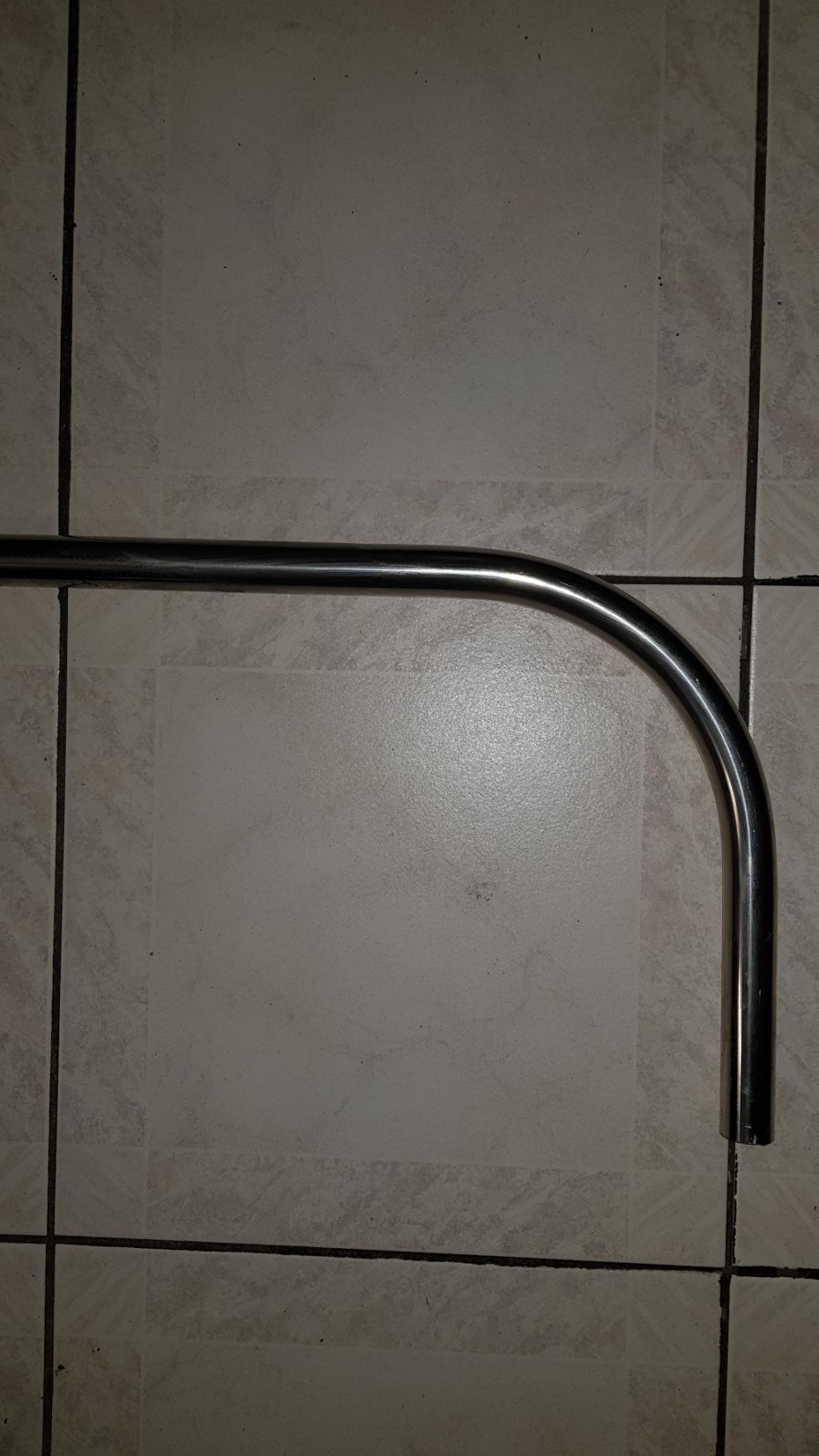

Tube après cintrage




Différence entre les formes de cintrage




Pour ceux que ça intéresse,et qui connaissent un chauffagiste de métier, le lien ou se procurer les formes pour les bonnes vieilles Virax (Mingori c'est fini Laughing )
https://www.prosynergie.fr/forme-pour-tubes-serrurier-p-205929/critere-1_po…


Back to top
Publicité






PostPosted: Sat 2 Feb 2019, 13:01    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Tosamdy
Membres donateurs 2018

Offline

Joined: 06 Nov 2015
Posts: 1,759
Localisation: 17
Masculin
Zone de navigation: Atlantique
Port D'ATTACHE: La Rochelle et La Palmyre
Nom du bateau: Tosamdy
Type & Marque du bateau: Fantasia et Weta
MMSI: 227112530

PostPosted: Sat 2 Feb 2019, 14:50    Post subject: Cintrage inox....c'est possible Reply with quote

Merci pour le lien et le conseil  Okay

Back to top
dalchmad
Membre donateur 2019

Offline

Joined: 14 Jan 2011
Posts: 5,110
Localisation: Île-de-Bréhat
Masculin
Zone de navigation: Manche
Port D'ATTACHE: Bréhat
Nom du bateau: Dalc'h Mad
Type & Marque du bateau: Jeanneau Merry Fisher 700
MMSI: 227 654 610

PostPosted: Sat 2 Feb 2019, 18:53    Post subject: Cintrage inox....c'est possible Reply with quote

Merci pour ces explications qui semblent mettre le façonnage de tubes inox à notre portée !



Comment sont fabriqués les balcons inox de nos navires, qui pour certains présentent des rayons de courbure faibles ?


Amicalement
Jean-Claude


Back to top
raoul volfoni
Actifs

Offline

Joined: 13 Feb 2015
Posts: 43
Localisation: martigues
Masculin
Zone de navigation: Méditerranée Est
Port D'ATTACHE: martigues
Nom du bateau: arcane

PostPosted: Sat 2 Feb 2019, 19:43    Post subject: Cintrage inox....c'est possible Reply with quote

Au final le rayon de cintrage n'est pas si grand que ça (environ 125mm)

Sur un carrelage on apprécie mieux.
Personnellement je trouve qu' esthétiquement parlant c'est nettement plus agréable à l' œil que les coudes à visser.
Cdt.




Back to top
eric60
Imminents

Offline

Joined: 29 Apr 2013
Posts: 1,146
Localisation: oise
Port D'ATTACHE: Port taverna CORSE
Nom du bateau: OSARI
Type & Marque du bateau: OCEANIS 411 CELEBRATIO

PostPosted: Sun 3 Feb 2019, 12:48    Post subject: Cintrage inox....c'est possible Reply with quote









dalchmad wrote:
Merci pour ces explications qui semblent mettre le façonnage de tubes inox à notre portée !



Comment sont fabriqués les balcons inox de nos navires, qui pour certains présentent des rayons de courbure faibles ?


Amicalement
Jean-Claude


les balcons de nos bateaux sont cintrés sur des cintreuses a enroulement a cde numerique  et en serie   ,un exemple  ,  https://youtu.be/zP74sS_wwFU


il existe de petite machine manuelle , facile a bricoler , mais sur d e l inox ?    https://youtu.be/EnFQ_WHgA6s


Une autre solution très employee en tuyauterie , les coudes a souder , existe en plusieurs rayon et tous diametres ,aller voir chez BENE  INOX , leur catalogue et tres complet


Back to top
eric60
Imminents

Offline

Joined: 29 Apr 2013
Posts: 1,146
Localisation: oise
Port D'ATTACHE: Port taverna CORSE
Nom du bateau: OSARI
Type & Marque du bateau: OCEANIS 411 CELEBRATIO

PostPosted: Sun 3 Feb 2019, 12:49    Post subject: Cintrage inox....c'est possible Reply with quote









dalchmad wrote:
Merci pour ces explications qui semblent mettre le façonnage de tubes inox à notre portée !



Comment sont fabriqués les balcons inox de nos navires, qui pour certains présentent des rayons de courbure faibles ?


Amicalement
Jean-Claude




les balcons de nos bateaux sont cintrés sur des cintreuses a enroulement a cde numerique  et en serie   ,un exemple  ,  https://youtu.be/zP74sS_wwFU


il existe de petite machine manuelle , facile a bricoler , mais sur d e l inox ?    https://youtu.be/EnFQ_WHgA6s


Une autre solution très employee en tuyauterie , les coudes a souder , existe en plusieurs rayon et tous diametres ,aller voir chez BENE  INOX , leur catalogue et tres complet


Back to top
vanille-13
Imminents

Offline

Joined: 19 Feb 2017
Posts: 376
Localisation: puyloubier
Masculin
Zone de navigation: Eaux Intérieures
Port D'ATTACHE: puyloubier
Nom du bateau: figueroles
Type & Marque du bateau: neptune 520

PostPosted: Sun 3 Feb 2019, 15:04    Post subject: Cintrage inox....c'est possible Reply with quote

bonjour
je ne vois pas la difficulté pour cintrer l'inox, c'est exactement comme l'acier.
perso, un petit coup de virax, ça prend 2 minutes.


Back to top
raoul volfoni
Actifs

Offline

Joined: 13 Feb 2015
Posts: 43
Localisation: martigues
Masculin
Zone de navigation: Méditerranée Est
Port D'ATTACHE: martigues
Nom du bateau: arcane

PostPosted: Sun 3 Feb 2019, 20:21    Post subject: Cintrage inox....c'est possible Reply with quote

Je ne suis pas sure que tout le monde sache souder au TIG et encore moins passiver ou polisher en fin de soudure.

De plus les coudes à souder sont souvent de faible rayon et donnent un résultat pas très heureux à l' œil.
Ce sont souvent des coudes en 304 ou 304L (1.4307) destinés à la tuyauterie industrielle alors que nous c'est du 316L donc du 1.4404.

Si tu regardes chez les grossistes, le choix est de suite plus limité et le mélange des deux te fera une magnifique pile sur ton bateau avec des soudures qui s'oxyderont rapidement.BENE INOX compris
Enfin ce post est là surtout pour expliquer que pour moins de 200€ il est possible d'avoir un résultat net et au besoin on peut s'arranger avec le chauffagiste du coin en lui fournissant la forme car il est clair qu'il ne l'aura pas.
Et enfin, après avoir galéré à trouver un serrurier possédant le matériel et acceptant de réaliser ce type d'ouvrage (Dafrodis mlheureusement fermé) je me suis résigné au "fait maison"

Quand on voit le prix d un portique "tout fait" ça vaut le coup de se poser la question et ça ouvre le champ des possibles à nombre d'entre nous qui ne se voient pas mettre 5000 ou 6000 euros dans cette affaire.

Dans mon cas pas de soucis car j'ai la cintreuse et le poste TIG Okay .....et les restes de mon compagnonnage il y a bien longtemps.

Cdt.
eric60 wrote:

les balcons de nos bateaux sont cintrés sur des cintreuses a enroulement a cde numerique  et en serie   ,un exemple  ,  https://youtu.be/zP74sS_wwFU


il existe de petite machine manuelle , facile a bricoler , mais sur d e l inox ?    https://youtu.be/EnFQ_WHgA6s


Une autre solution très employee en tuyauterie , les coudes a souder , existe en plusieurs rayon et tous diametres ,aller voir chez BENE  INOX , leur catalogue et tres complet






Back to top
eric60
Imminents

Offline

Joined: 29 Apr 2013
Posts: 1,146
Localisation: oise
Port D'ATTACHE: Port taverna CORSE
Nom du bateau: OSARI
Type & Marque du bateau: OCEANIS 411 CELEBRATIO

PostPosted: Sun 3 Feb 2019, 21:15    Post subject: Cintrage inox....c'est possible Reply with quote

raoul volfoni wrote:

Je ne suis pas sure que tout le monde sache souder au TIG et encore moins passiver ou polisher en fin de soudure.

De plus les coudes à souder sont souvent de faible rayon et donnent un résultat pas très heureux à l' œil.
Ce sont souvent des coudes en 304 ou 304L (1.4307) destinés à la tuyauterie industrielle alors que nous c'est du 316L donc du 1.4404.

Si tu regardes chez les grossistes, le choix est de suite plus limité et le mélange des deux te fera une magnifique pile sur ton bateau avec des soudures qui s'oxyderont rapidement.BENE INOX compris
Enfin ce post est là surtout pour expliquer que pour moins de 200€ il est possible d'avoir un résultat net et au besoin on peut s'arranger avec le chauffagiste du coin en lui fournissant la forme car il est clair qu'il ne l'aura pas.
Et enfin, après avoir galéré à trouver un serrurier possédant le matériel et acceptant de réaliser ce type d'ouvrage (Dafrodis mlheureusement fermé) je me suis résigné au "fait maison"

Quand on voit le prix d un portique "tout fait" ça vaut le coup de se poser la question et ça ouvre le champ des possibles à nombre d'entre nous qui ne se voient pas mettre 5000 ou 6000 euros dans cette affaire.

Dans mon cas pas de soucis car j'ai la cintreuse et le poste TIG Okay .....et les restes de mon compagnonnage il y a bien longtemps.

Cdt.
eric60 wrote:



les balcons de nos bateaux sont cintrés sur des cintreuses a enroulement a cde numerique  et en serie   ,un exemple  ,  https://youtu.be/zP74sS_wwFU


il existe de petite machine manuelle , facile a bricoler , mais sur d e l inox ?    https://youtu.be/EnFQ_WHgA6s


Une autre solution très employee en tuyauterie , les coudes a souder , existe en plusieurs rayon et tous diametres ,aller voir chez BENE  INOX , leur catalogue et tres complet










Les coudes a souder existent en 304  et en  316 L , petits et grands rayons  et belle et bien au catalogue de Bene inox , je n ai pas mis ce fournisseur par hazard je leur ai commande des centaines coudes ou autres ref .

beaucoup de tuyauterie industrielle sont en 316L ,chimie, cosmétique , laiterie , traitement d eau etc tec , après c est certain qu il faut disposer du matériel de soudure , pour ce qui est de la passivation et polissage c est pas bien compliqué .

J ai cite cette solution parce et elle peut dépanner  si l on ne dispose pas du matériel pour cintrer le tube , en particulier pour les rayons courts , le but comme tu le rappels est de faire maison et a moindre cout


Back to top
