Fabrication du bout dehors
Goto page: 1, 2  >

Post new topic   Reply to topic    le bar du port Forum Index -> le bar du port -> TRUCS & ASTUCES
Previous topic :: Next topic
Author Message
eric60
Imminents

Offline

Joined: 29 Apr 2013
Posts: 1,146
Localisation: oise
Port D'ATTACHE: Port taverna CORSE
Nom du bateau: OSARI
Type & Marque du bateau: OCEANIS 411 CELEBRATIO

PostPosted: Tue 12 Feb 2019, 21:18    Post subject: Fabrication du bout dehors Reply with quote

Bonsoir ,

je viens de commence r la fabrication d un bout dehors pour mon asymetrique de 105M2 .


Les ingredient sont un tube en inox 316L , diamètre exter 76,2mm ,inter 73 mm ,long 1m500 . Le porte a faux sera d environ 600mm , et j utilise le davier  d etrave comme support



j avais prévu de réaliser le nez dans un bloc d alu , mais j ai retrouve une cloche de tangon qui une fois adaptée sera pas mal .


Pour relever les cotes et visualiser le truc , j ai utilise un tube de pvc de 80mm








usinage de la cloche de tangon , dans la quelle j ai perce un trou de 20mm et usiner un grand rayon façon anneau a friction pour permettre le passage du bout  de reglage de la hauteur du point d amure







le palier pour la axe de daim 12 qui viendra  s enboiter dans le davier




ca va tirer fort sur cette piece de jonction , alors on referme avec une tole ajustée au tube et au palier




la suite au prochain numero


Back to top
Publicité






PostPosted: Tue 12 Feb 2019, 21:18    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Bushi
Membre donateur 2019

Offline

Joined: 11 May 2018
Posts: 972
Localisation: Bretagne
Masculin
Zone de navigation: Manche
Port D'ATTACHE: Roscoff
Nom du bateau: Bushido
Type & Marque du bateau: .

PostPosted: Wed 13 Feb 2019, 19:55    Post subject: Fabrication du bout dehors Reply with quote

  il y en a qui sont au millimètre voir un peu plus  comme moi , et les bon qui eux sont au dixième de millimètre     Mort de Rire

Back to top
eric60
Imminents

Offline

Joined: 29 Apr 2013
Posts: 1,146
Localisation: oise
Port D'ATTACHE: Port taverna CORSE
Nom du bateau: OSARI
Type & Marque du bateau: OCEANIS 411 CELEBRATIO

PostPosted: Wed 13 Feb 2019, 21:13    Post subject: Fabrication du bout dehors Reply with quote

a chaque métier son unité de mesure  , c est pas plus dur de tenir le 0,01 de mmm sur une fraiseuse ou un tour  ,  que le mm en menuiserie , ou le cm en charpente , c est juste un métier

Back to top
Bushi
Membre donateur 2019

Offline

Joined: 11 May 2018
Posts: 972
Localisation: Bretagne
Masculin
Zone de navigation: Manche
Port D'ATTACHE: Roscoff
Nom du bateau: Bushido
Type & Marque du bateau: .

PostPosted: Wed 13 Feb 2019, 21:24    Post subject: Fabrication du bout dehors Reply with quote

c'est pas faux mais ça force le respect ...


juste pour demander  Rolling Eyes  , tu prévois un système d'amarrage d'un emmagasineur   au cas ou si un jour tu voulais en installer un ?


Back to top
eric60
Imminents

Offline

Joined: 29 Apr 2013
Posts: 1,146
Localisation: oise
Port D'ATTACHE: Port taverna CORSE
Nom du bateau: OSARI
Type & Marque du bateau: OCEANIS 411 CELEBRATIO

PostPosted: Wed 13 Feb 2019, 22:48    Post subject: Fabrication du bout dehors Reply with quote

oui c est prevu au cas ou , un gennaker me plairait bien , d ou l interet de la cloche de tangon pour l extrémité du bout dehors , il y a a des trous dans tous les sens , ce qui facilitera la mise en place d un éventuel emmagasineur







gennake


Back to top
Bushi
Membre donateur 2019

Offline

Joined: 11 May 2018
Posts: 972
Localisation: Bretagne
Masculin
Zone de navigation: Manche
Port D'ATTACHE: Roscoff
Nom du bateau: Bushido
Type & Marque du bateau: .

PostPosted: Wed 13 Feb 2019, 23:16    Post subject: Fabrication du bout dehors Reply with quote

Je me doutais de ta réponse Smile j'ai été obliger d'acheter une bague d'amure vu que mon bout dehors en etait pas pourvu , et qu'il est en carbone Sad ça fait un peu bricolage



Back to top
Tosamdy
Membres donateurs 2018

Offline

Joined: 06 Nov 2015
Posts: 1,759
Localisation: 17
Masculin
Zone de navigation: Atlantique
Port D'ATTACHE: La Rochelle et La Palmyre
Nom du bateau: Tosamdy
Type & Marque du bateau: Fantasia et Weta
MMSI: 227112530

PostPosted: Thu 14 Feb 2019, 10:20    Post subject: Fabrication du bout dehors Reply with quote

Oui, un emmagasiner, c'est vraiment top  Okay


sur mon bout dehors, j'ai fais un loop en dyneema


J'admire toujours ton travail Eric


Back to top
eric60
Imminents

Offline

Joined: 29 Apr 2013
Posts: 1,146
Localisation: oise
Port D'ATTACHE: Port taverna CORSE
Nom du bateau: OSARI
Type & Marque du bateau: OCEANIS 411 CELEBRATIO

PostPosted: Wed 20 Feb 2019, 20:09    Post subject: Fabrication du bout dehors Reply with quote

Tosamdy wrote:

Oui, un emmagasiner, c'est vraiment top  Okay


sur mon bout dehors, j'ai fais un loop en dyneema


J'admire toujours ton travail Eric



Tosamdy wrote:


J'admire toujours ton travail Eric
Merci Patrice content que cela t interresse

Back to top
eric60
Imminents

Offline

Joined: 29 Apr 2013
Posts: 1,146
Localisation: oise
Port D'ATTACHE: Port taverna CORSE
Nom du bateau: OSARI
Type & Marque du bateau: OCEANIS 411 CELEBRATIO

PostPosted: Wed 20 Feb 2019, 20:23    Post subject: Fabrication du bout dehors Reply with quote

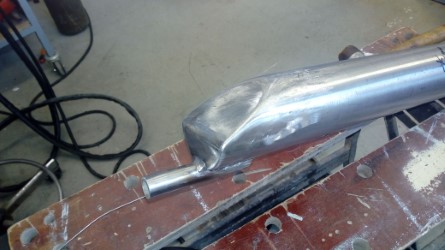

J avance pas tres vite ,mais bon , j ai termine  l extrémité ar du bout dehors , la fixation sur le pont est un simple bout de tube , par contre le tube ne fait que 1,6 mm de toile , et  les effort a c eniveau sont important , j ai donc refermé le tube et au passage ajpouter un guidage pour la sortie du bout qui servira au reglage de la hauteur du point d amure .


détail de la préparation de la tole qui ferme et renforce la pertie ar , Toujours soigner l ajustage des tôles , la soudure n en sera que plus facile







Souder meuler








Back to top
Fersen
Membre donateur 2019

Offline

Joined: 04 Dec 2010
Posts: 683
Localisation: sud
Masculin
Zone de navigation: Autres
Port D'ATTACHE: pas
Nom du bateau: pas
Type & Marque du bateau: pas

PostPosted: Thu 21 Feb 2019, 18:25    Post subject: Fabrication du bout dehors Reply with quote

Brrrrrravo Eric
toujours aussi passionnant de te suivre dans tes oeuvres


Back to top
eric60
Imminents

Offline

Joined: 29 Apr 2013
Posts: 1,146
Localisation: oise
Port D'ATTACHE: Port taverna CORSE
Nom du bateau: OSARI
Type & Marque du bateau: OCEANIS 411 CELEBRATIO

PostPosted: Sun 3 Mar 2019, 18:15    Post subject: Fabrication du bout dehors Reply with quote

une  petite suite ça se termine



soudure du support qui va venir se loger dans le davier , a faire solide les effort se concentrent a cet endroit

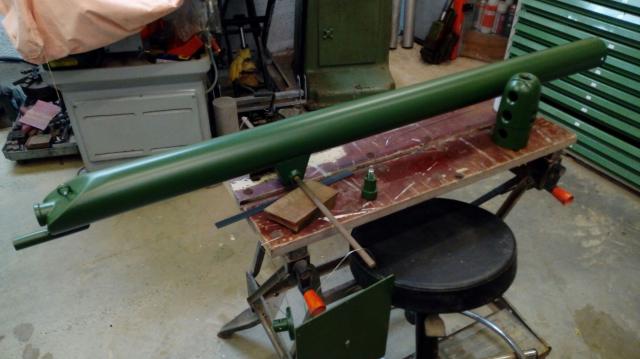

le primaire fait tres militaire ,reste les couches de blanc a appliquer








Back to top
dalchmad
Membre donateur 2019

Offline

Joined: 14 Jan 2011
Posts: 5,110
Localisation: Île-de-Bréhat
Masculin
Zone de navigation: Manche
Port D'ATTACHE: Bréhat
Nom du bateau: Dalc'h Mad
Type & Marque du bateau: Jeanneau Merry Fisher 700
MMSI: 227 654 610

PostPosted: Sun 3 Mar 2019, 20:40    Post subject: Fabrication du bout dehors Reply with quote

Okay Beau résultat !


Amicalement
Jean-Claude


Back to top
Koala
Membre donateur 2019

Offline

Joined: 22 Aug 2011
Posts: 7,035
Localisation: Orléans
Masculin
Zone de navigation: Méditerranée Ouest
Port D'ATTACHE: Argelès
Nom du bateau: Koala V
Type & Marque du bateau: Gib Sea 106 S
MMSI: 227 624 160

PostPosted: Mon 4 Mar 2019, 00:32    Post subject: Fabrication du bout dehors Reply with quote

[quote="Fersen"]Brrrrrravo Eric
toujours aussi passionnant de te suivre dans tes oeuvres

[/quote]
Oui Éric est un excellent bricoleur....bien meilleur que bien des pros.


Amitiés et


Back to top
Coordonnées bateau
el capitan
Membre donateur 2019

Offline

Joined: 06 Mar 2011
Posts: 829
Localisation: Drôme
Masculin
Port D'ATTACHE: port St Louis du Rhône
Nom du bateau: OUR DREAM
Type & Marque du bateau: IDYLLE 11,50 Bénéteau

PostPosted: Mon 4 Mar 2019, 10:41    Post subject: Fabrication du bout dehors Reply with quote

super du travail de pros peut être même mieux car certains bossent comme des cons
Amitiés


Back to top
FullHaya
Imminents

Offline

Joined: 23 Mar 2014
Posts: 1,711
Localisation: NO - Oissel
Masculin
Zone de navigation: Atlantique
Port D'ATTACHE: Crouesty et Locmiquelic
Nom du bateau: FullHaya
Type & Marque du bateau: Bavaria 38
Coordonnées du bateau: FGD3135
MMSI: 227554360

PostPosted: Mon 4 Mar 2019, 11:50    Post subject: Fabrication du bout dehors Reply with quote

Bravo pour cette énième réalisation mise en évidence sur le BDP.
Comme dit par d'autres on n'est plus là dans un travail de bricolage amateur. Les illustrations du projet montrent d'ailleurs qu'on est loin de l'atelier de bricolage de Monsieur tout le monde. Avec les bons outils, le savoir faire, du temps et les idées tout devient plus simple.
Le gros avantage comparé aux travaux que l'on peut confier aux professionnels c'est que l'on peut laisser le champ libre aux détails exactement adaptés aux besoins réels visés.
Le pro n'aura pas toujours le même souci de soins à la finition. Si c'est le cas il sera souvent très cher car la MO fera le prix.
Les travaux que nous présente Eric sont des prototypes bien éloignés de ce qui se fait en grande série. C'est là tout son mérite. Il fait du sur mesure pour son bateau ou un projet.
On peut le féliciter pour ça. C'est du beau boulot à usage exclusif et le site une belle vitrine de son savoir faire.


Back to top
